河南大誠機械SC120施工升降機附著架的安裝詳解：

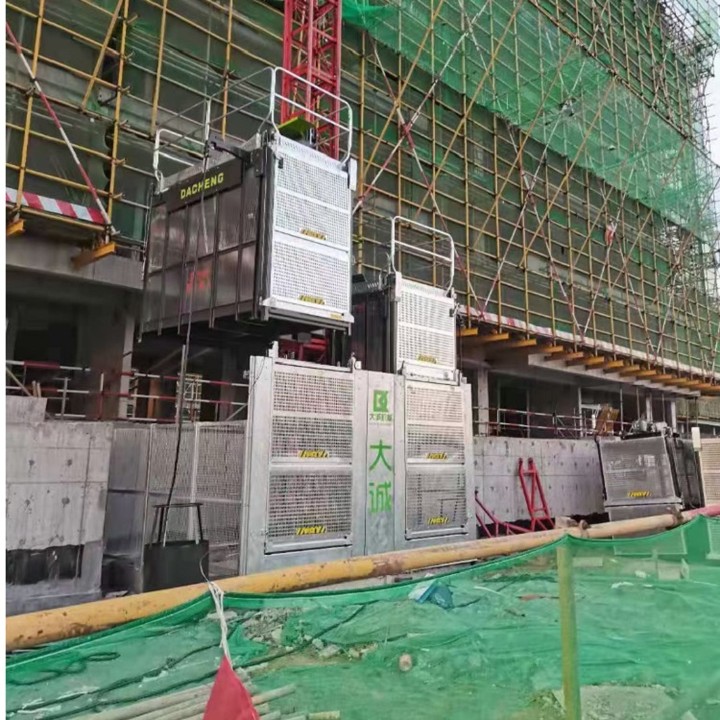

河南大誠機械SC120施工升降機

當升降機的導軌架安裝高度超過9m時，應當安裝第一套附著裝置，該附著架距地面高度為6一8（也可視具體情況而定），以后每隔9m安裝一次附著架，最大高度時最上面一處附著架以外懸出高度不得超過9m。

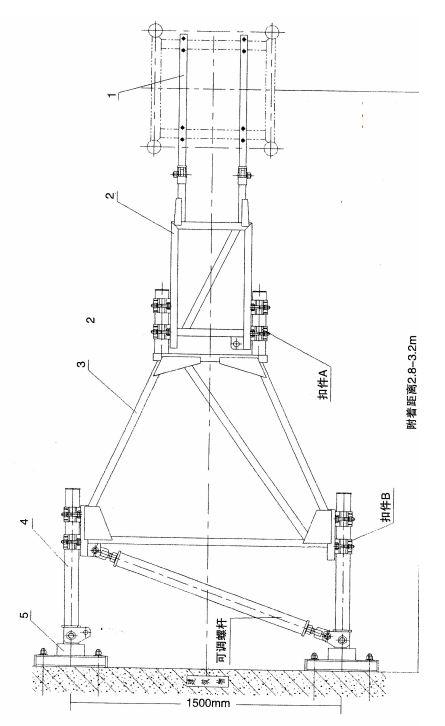

SC120施工升降機附著架安裝圖解

（1）首先在需要附著的導軌架高度處將件1（連接桿）用V型螺栓連好。

（2）用現有的起重設備將件 2（中間架）與件1連接好。

（3）用現有的起重設備將件3、件4一同和件2連好，此時件2、件 3之間的扣件A先不要擰緊，以便件3前后可調，同樣件3、 件4之間的扣件也不要擰緊，以便與扶著桿前后可調。

（4）將件5（連接槽鋼）與建筑物上預留孔用螺栓連好并擰緊，通過經緯儀測定后確認導軌架垂直度在誤差要求范圍之內時，可將各處扣件擰緊。（調節可調螺桿來調節校正導軌架的垂直度）。

（5）附著架應盡量水平安裝，附著架平面與水平面的夾角不得大于 8°。
